Kauschen

Kauschen EN 13411-1 feuerverzinkt (ehemals DIN 3090)

Kauschen E N 13411 1 Ehemals D I N 3090
Kauschen E N 13411 1 Ehemald D I N 3090 Seitl
Kauschen E N 13411 1 Ehemals D I N 3090

Eigenfertigung (Art. 05040 bis Art. 05060 galvanisch verzinkt, ab Art. 05080 feuerverzinkt)
Entspricht der EN 13411-1 bei folgenden Faktoren: RW = 1,1 x D; C = 2,5 x D; I = 2,0 x C
Weitere Größen auf Anfrage.

Art.-Nr. Ngr. = Seil-Ø Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) seitl. äußere Breite mm (F) Rücken-stärke mm (S) ganze Breite mm (X) ganze Länge mm (Y) Gewicht per 100 St. kg
05040 4 5 10 20 8 2,1 25 35 1,4
05060 6 7 15 30 10 2,6 33 50 3,0
05080 8 9 20 40 13 4,0 43 68 7,1
05100 10 11 25 50 15 5,0 47 77 17,0
05120 12 13 30 60 19 6,0 63 100 24,0
05140 14 16 35 70 22 8,0 70 110 36,0
05160 16 18 40 80 25 8,0 80 125 50,0
05180 18 20 45 90 27 9,0 90 142 62,0
05200 20 22 50 100 30 10,0 102 155 90,0
05220 22 24 55 110 33 10,0 107 165 100,0
05240 24 26 60 120 35 10,0 120 180 130,0
05260 26 29 65 130 36 12,0 122 190 220,0
05280 28 31 70 140 37 12,0 128 197 240,0
05320 32 35 80 160 43 15,0 145 225 270,0
05360 36 40 90 180 60 15,0 170 250 430,0
05400 40 44 100 200 66 20,0 190 290 570,0
05440 44 48 110 220 72 20,0 205 315 850,0
05480 48 53 120 240 77 20,0 220 350 1120,0
05520 52 57 130 260 88 25,0 235 380 1530,0
05560 56 62 140 280 95 25,0 270 405 2148,0
05600 60 66 150 300 105 25,0 285 430 2300,0
05640 64 70 160 320 110 30,0 310 485 3500,0

Vollkauschen DIN 3091 (EN 13411-9) roh mit Rohmaßbohrung

Vollkausche D I N 3091 (e N 13411 9)

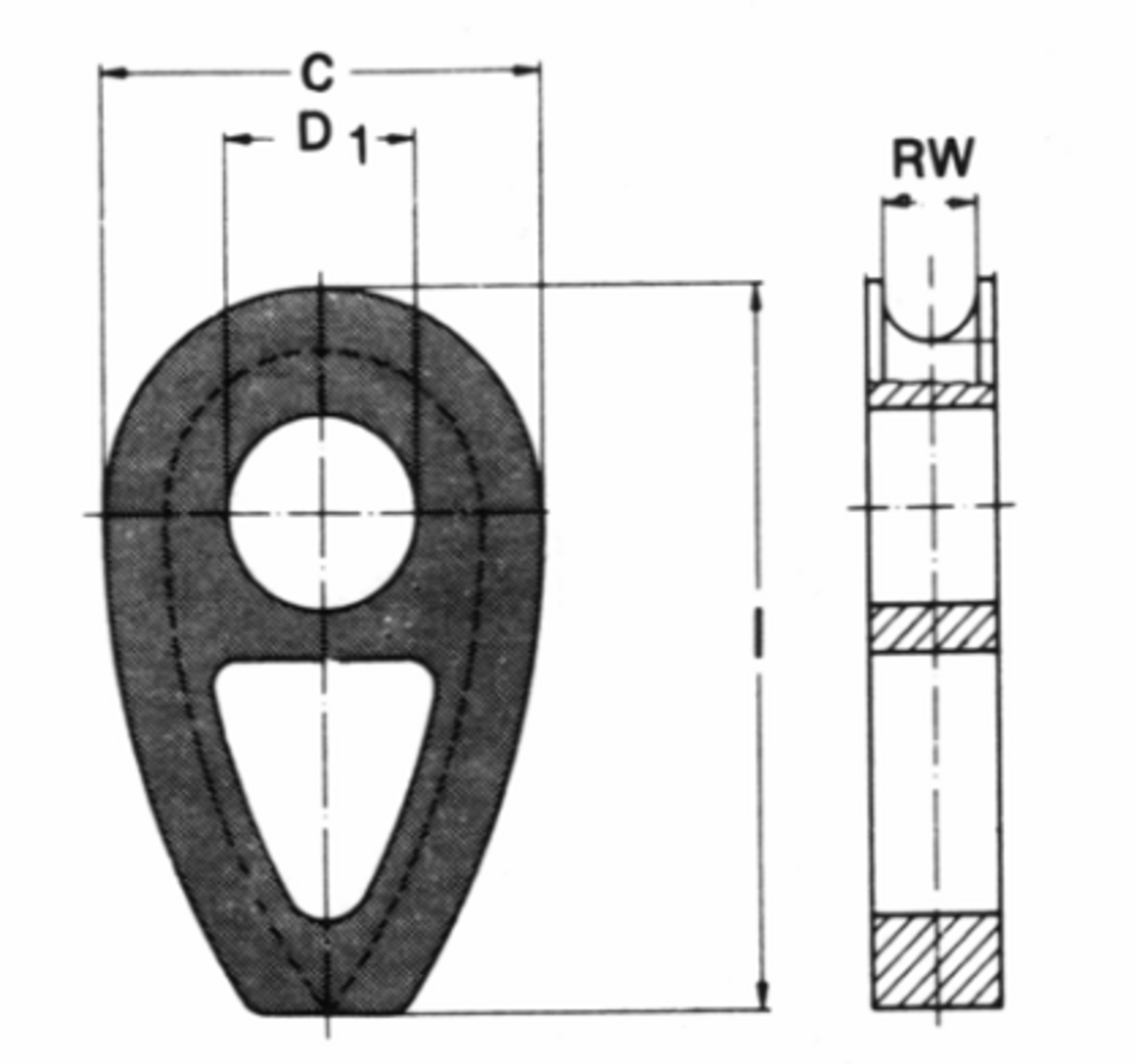

Vollkausche D I N 3091 (e N 13411 9) Zeichnung

Art. 06080, 06100, 06120 und 06140 nach DIN 3091 Ausgabe 11-1976 (ALTE DIN)
Ab Art. 06160 alle Größen nach DIN 3091 Ausgabe 12-1988

* Ng 72 Rohmaßbohrung entgegen der Norm 140 mm (Norm-Rohmaß 104 mm)
Die Vollkauschen können vielfältig aufgebohrt werden.

Art.-Nr. Art.-Nr Ngr. = Seil-Ø mm Rillenweite (RW) mm Rohmaßbohrung (D1) mm mögliche Bohrungen (D1) mm äußere Breite ( C ) mm äußere Länge (l) mm Gewicht per 100 St.
roh feuerverzinkt
06080 06085 8 9 14 17-20 40 56 18,1
06100 06105 10 11 18 21-25 50 70 31,8
06120 06125 12 13 21 24-30 60 84 51,5
06140 06145 14 16 25 29-35 70 98 79,9
06160 06165 16 18 28 32-40 80 130 89,5
06180 06185 18 20 31 35-45 90 145 121,1
06200 06205 20 22 35 40-50 100 161 161,0
06220 06225 22 24 38 43-55 110 177 211,0
06240 06245 24 26 41 46-60 120 193 271,0
06260 06265 26 29 44 49-65 130 209 355,0
06280 06285 28 31 47 52-70 140 224 420,0
06320 06325 32 35 53 58-80 160 256 630,0
06360 06365 36 40 59 65-90 180 288 884,0
06400 06405 40 44 65 71-100 200 320 1100,0
06440 06445 44 48 70 76-110 220 352 1500,0
06480 06485 48 53 76 82-120 240 384 2000,0
06520 06525 52 57 81 87-130 260 416 2500,0
06560 06565 56 62 86 92-140 280 448 3200,0
06640 06645 64 70 95 103-160 320 512 4600,0
06720 06725 72 79 140* 145-180 360 576 6600,0

Kauschen DIN 6899 Form BF (Ausgabe Januar 1988) verzinkt

Eigenfertigung

Kausche D I N 6899 Form B F Eigenfertigung
Kauschen D I N 6899 Form B F Eigenfertigung

Art. 02030 bis Art. 02070 galvanisch verzinkt, ab Art. 02080 feuerverzinkt

Art.-Nr. Ngr. = Seil-Ø Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rücken-stärke mm (S) Gewicht per 100 St. kg
02020 1.5 2 8 12 1,0 0,3
02030 2.5 3 12 19 1,2 0,5
02040 3.5 4 13 21 1,2 0,8
02050 4 5 14 23 1,7 1,0
02060 5 6 16 25 2,2 1,6
02070 6 7 18 28 2,2 1,9
02081 7 8 20 32 2,0 3,0
02101 9 10 24 38 2,0 4,7
02121 11 12 28 45 2,5 6,8
02131 -- 13 28 45 2,5 8,5
02141 13 14 32 51 2,5 10,0
02161 15 16 36 58 3,0 14,5
02181 16 18 40 64 4,0 19,0
02201 18 20 45 72 4,0 29,0
02221 20 22 50 80 5,0 32,0
02241 22 24 56 90 5,0 50,0
02261 24 26 62 99 5,0 59,0
02281 26 28 70 112 5,0 82,0
02301 28 30 75 120 6,0 100,0
02321 30 32 80 128 6,0 130,0
02341 32 34 95 152 6,0 160,0
02361 34 36 100 160 6,0 170,0
02381 36 38 110 176 6,0 180,0
02401 38 40 115 184 8,0 275,0
02421 40 42 120 192 8,0 300,0
02451 42 45 150 240 10,0 350,0
03500 47 50 160 265 12,0 535,0
03600 57 60 170 275 12,0 790,0
03650 63 65 180 300 13,0 830,0
03750 72 75 200 350 15,0 1200,0
03900 87 90 210 370 18,0 2600,0
03999 97 100 220 380 20,0 3050,0

Blackline-Kauschen DIN 6899 Form BF schwarz verzinkt

Eigenfertigung

Blackline Kausche
Blackline Kausche
Art.-Nr. Ngr. = Seil-Ø Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rückenstärke mm (S) Gewicht per 100 St. kg
02033 2.5 3 12 19 1,2 0,5
02043 3.5 4 13 21 1,2 0,8
02053 4 5 14 23 1,7 1,0
02063 5 6 16 25 2,2 1,6
02073 6 7 18 28 2,2 1,9
02083 7 8 20 32 2,0 3,0
02103 9 10 24 38 2,0 4,7
02123 11 12 28 45 2,5 6,8

Kauschen DIN 6899 Form BF (Ausgabe Januar 1988) feuerverzinkt

Import-Qualität

Kauschen D I N 6899 Form B F I M P O R T
Kauschen D I N 6899 Form B F I M P O R T
Art.-Nr. Ngr. = Seil-Ø Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rücken-stärke mm (S) Gewicht per 100 St. kg
02080 7 8 20 32 2,7 3,0
02100 9 10 24 38 2,9 4,7
02120 11 12 28 45 3,2 6,8
02130 -- 13 28 45 3,5 8,5
02140 13 14 32 51 3,5 10,0
02160 15 16 36 58 3,8 14,5
02170 -- 17 36 58 4,2 18,0
02180 16 18 40 64 4,2 19,0
02200 18 20 45 72 5,2 29,0
02220 20 22 50 80 5,2 32,0
02240 22 24 56 90 6,2 50,0
02260 24 26 62 99 6,5 59,0
02280 26 28 70 112 7,3 82,0
02300 28 30 75 120 8,0 100,0
02320 30 32 80 128 8,0 130,0
02340 32 34 95 152 8,0 160,0
02360 34 36 100 160 8,0 170,0

Kauschen mit Steg

Eigenfertigung

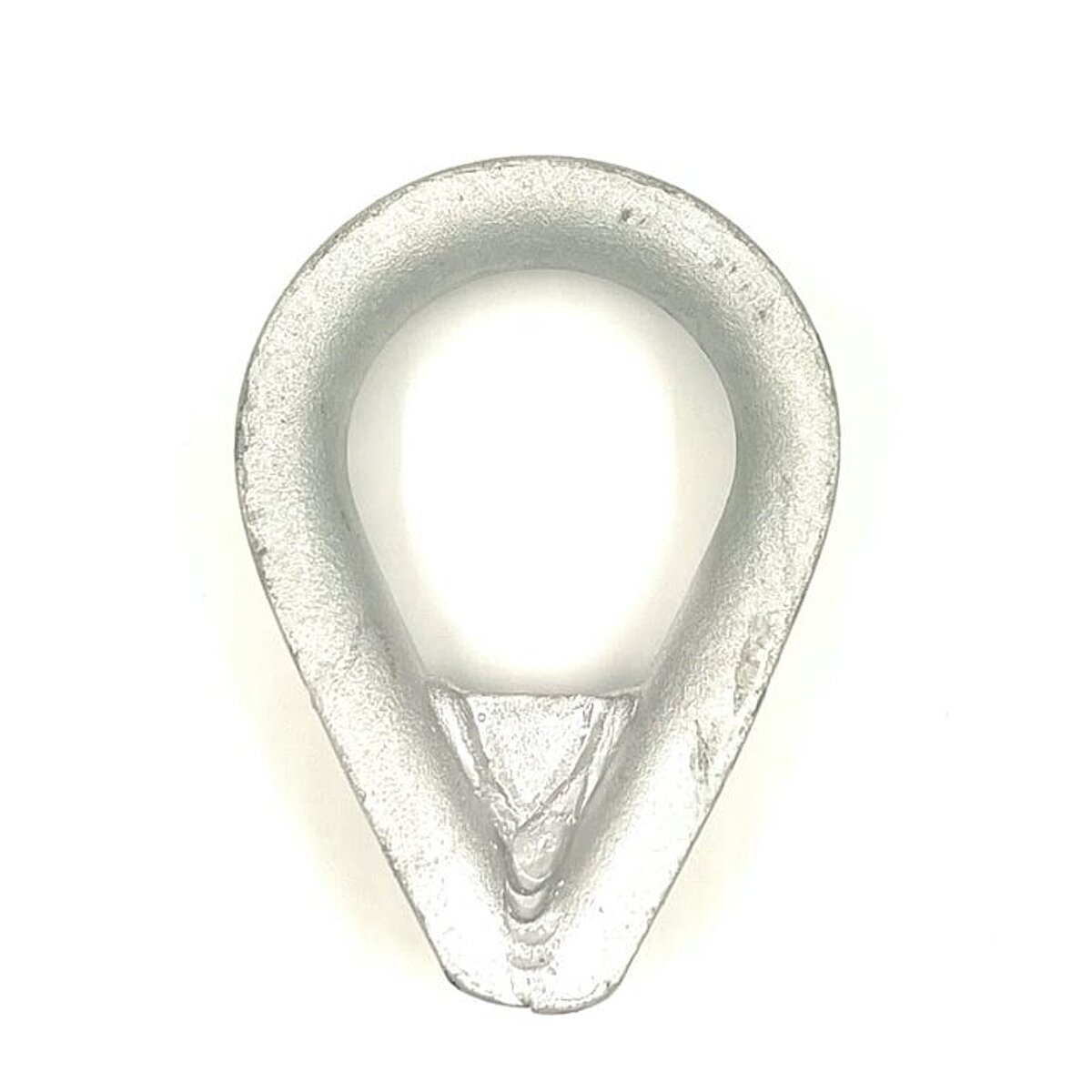

Kausche Mit Steg

Kauschen DIN 6899 Form BF (Ausgabe Januar 1988) verzinkt
Eigenfertigung mit eingeschweißtem Steg

Art.-Nr. Ngr. = Seil-Ø Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rückenstärke mm (S) Gewicht per 100 St. kg
02165 15 16 36 58 3,0 14,5
02185 16 18 40 64 4,0 19,0
02205 18 20 45 72 4,0 29,0
02225 20 22 50 80 5,0 32,0
02245 22 24 56 90 5,0 50,0
02265 24 26 62 99 5,0 59,0
02285 26 28 70 112 5,0 82,0
02305 28 30 75 120 6,0 100,0
02325 30 32 80 128 6,0 130,0
02345 32 34 95 152 6,0 160,0
02365 34 36 100 160 6,0 170,0
02385 36 38 110 176 6,0 180,0
02405 38 40 115 184 8,0 275,0
02425 40 42 120 192 8,0 300,0
02455 42 45 150 240 10,0 350,0

Kauschen DIN 65457, verzinkt (ehemals DIN 6899 Form A)

Eigenfertigung

Kauschen D I N 65457
Kauschen D I N 65457

Art. 01025 bis Art. 01100 galvanisch verzinkt, ab Art. 01110 feuerverzinkt

Art.-Nr. Ngr. = Seil-Ø Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rückenstärke mm (S) Gewicht per 100 St. kg
01025 2 2.5 9 20,0 0,50 0,13
01030 2.5 3 10 21,5 0,50 0,15
01035 3 3.5 11 23,5 0,75 0,21
01040 3.5 4 12 26,5 0,75 0,31
01050 4 5 13 28,5 0,75 0,39
01060 5 6 14 30,0 1,00 0,66
01070 6 7 15 33,0 1,00 0,84
01080 7 8 16 35,0 1,00 1,22
01090 8 9 18 39,0 1,25 1,88
01100 9 10 20 43,0 1,25 2,30
01110 10 11 22 47,5 1,50 3,56
01120 11 12 24 51,5 1,50 3,70
01130 12 13 26 56,5 1,75 5,13
01140 13 14 28 61,0 2,00 7,21
01160 15 16 32 69,5 2,50 11,03
01180 16 18 35 78,0 3,00 16,80
01200 18 20 40 86,0 3,50 24,40
01220 20 22 44 95,0 4,00 34,30
01260 24/26 26 48 100,0 4,00 43,00

Kauschen DIN 83311 feuerverzinkt

Eigenfertigung

Kauschen D I N 83311
Kauschen D I N 83311
Art.-Nr. Ngr. Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rücken-stärke mm (S) Gewicht per 100 St. kg
07110 0,6 11 28 50 4 10
07130 1,0 13 32 60 5 18
07150 1,6 15 38 68 6 24
07170 2,0 17 42 76 7 38
07190 2,5 19 48 85 8 50
07210 3,0 21 53 95 9 70
07240 4,0 24 60 110 10 110
07280 5,0 28 70 125 10 141
07300 6,0 30 75 135 12 254
07340 8,0 34 85 150 13 282
07380 10,0 38 95 170 15 418
07420 12,0 42 105 190 16 513
07460 16,0 46 115 205 16 550
07500 20,0 50 125 225 18 930
07560 25,0 56 140 250 20 1303
07620 31,0 62 155 280 21 1363
07680 40,0 68 170 306 23 1930
07750 45,0 75 185 340 25 2460

Kauschen DIN 76032 feuerverzinkt, Spitze verschweißt

Eigenfertigung

Kauschen D I N 76032
Kauschen D I N 76032
Art.-Nr. Ngr. Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rücken-stärke mm (S) Gewicht per 100 St. kg
11090 8,0 9 50 70 4 12
11140 12,0 14 50 70 6 22
11180 16,0 18 50 70 8 30

Kauschen DIN 43154 feuerverzinkt

Eigenfertigung

Kauschen D I N 43154

Kauschen DIN 7472 Werkstoff Aluminium

Eigenfertigung

Kauschen D I N 7472 Werkstoff Aluminium
Art.-Nr. Ngr. Rillenweite mm (RW) i. Weite mm ( c ) i. Länge mm (l) Rücken-stärke mm (S) Gewicht per 100 St. kg
13120 12 12 22 40 1,0 1,0
13150 15 15 24 40 1,5 1,5

Rundkauschen verzinkt

Eigenfertigung

Rundkauschen
Art.-Nr. Rillenweite mm i. Weite mm Rückenstärke mm Gewicht per 100 St. kg
14080 8 13 1,5 1
14100 10 18 1,5 2
14120 12 20 2,0 3
14130 13 24 2,0 3
14135 13 35 2,0 4
14140 14 25 2,0 4
14148 14 28 2,0 5
14145 14 35 2,0 5
14150 15 30 2,0 5
14160 16 35 2,5 7
14180 18 40 2,5 8
14200 20 42 2,5 9
14220 22 45 2,5 11
14250 25 52 3,0 25

Containerkauschen feuerverzinkt

Eigenfertigung

Containerkauschen
Art.-Nr. Rillenweite mm i. Weite mm Rückenstärke mm Gewicht per 100 St. kg
15645 16 45 6,0 35
15650 16 50 6,0 41
15655 16 55 6,0 44
15660 16 60 6,0 49

Sonderkauschen mit großer lichter Weite, verzinkt

Eigenfertigung

Sonderkauschen Mit Großer Lichter Weite
Sonderkauschen Mit Großer Lichter Weite
Art.-Nr. Rillenweite mm i. Weite mm i. Länge mm (l) Rücken-stärke mm (S) Verzinkung
18071 7 32 50 2,15 galv. verzinkt
18081 8 25 40 4,0 feuerverzinkt
18082 8 30 45 4,0 feuerverzinkt
18083 8 35 58 4,0 feuerverzinkt
18084 8 40 65 4,0 feuerverzinkt
18101 10 30 51 4,0 feuerverzinkt
18102 10 35 56 4,0 feuerverzinkt
18103 10 40 65 4,0 feuerverzinkt
18121 12 35 55 5,0 feuerverzinkt
18122 12 40 66 5,0 feuerverzinkt
18123 12 45 72 5,0 feuerverzinkt
18124 12 50 80 3,1 feuerverzinkt
18132 13 40 65 3,1 feuerverzinkt
18141 14 40 66 6,0 feuerverzinkt
18142 14 45 68 6,0 feuerverzinkt
18143 14 50 68 6,0 feuerverzinkt
18161 16 40 63 4,0 feuerverzinkt
18162 16 50 78 6,0 feuerverzinkt
18163 16 60 93 6,0 feuerverzinkt
18181 18 50 76 4,0 feuerverzinkt
18184 18 55 84 4 feuerverzinkt
18182 18 60 93 4 feuerverzinkt
18183 18 65 110 5 feuerverzinkt
18202 20 65 104 8 feuerverzinkt
18203 20 70 104 9 feuerverzinkt
18222 22 70 104 9 feuerverzinkt
18223 22 80 120 9 feuerverzinkt
18242 24 80 120 9 feuerverzinkt

USA-Kauschen

Eigenfertigung

U S A Kauschen

US-Fed.-Spec. FF-T-276 Type III, feuerverzinkt

Art.-Nr Nenngr. in Zoll Rillen-weite mm g. Länge in Zoll ä. Weite in Zoll i. Länge in Zoll i. Weite in Zoll Rücken-stärke in Zoll Gewicht per 100 St. kg
16070 1/4" 7 2.3/16" 1.1/2" 1.5/8" 7/8" 1/16" 3,4
16090 5/16" 9 2.1/2" 1.13/16" 1.7/8" 1.1/16" 5/64" 6,3
16100 3/8" 10 2.7/8" 2.1/8" 2.1/8" 1.1/8" 7/64" 11,3
16130 7/16" 13 3.1/4" 2.3/8" 2.3/8" 1.1/4" 1/8" 16,2
16150 1/2" 15 3.5/8" 2.3/4" 2.3/4" 1.1/2" 9/64" 23,0
16160 9/16" 16 3.5/8" 2.11/16" 2.3/4" 1.1/2" 9/64" 23,0
16170 5/8" 17 4.1/4" 3.1/8" 3.1/4" 1.3/4" 5/32" 33,8
16210 3/4" 21 5" 3.13/16" 3.3/4" 2" 7/32" 66,2
16250 7/8" 25 5.1/2" 4.1/4" 4.1/4" 2.1/4" 7/32" 83,3
16270 1" 27 6.1/8" 4.15/16" 4.1/2" 2.1/2" 1/4" 135,0
16360 1.1/8-1.1/4" 36 7" 5.7/8" 5.1/8" 2.7/8" 1/4" 184,5
16400 1.1/4-1.3/8" 40 8.1/16" 6.13/16" 6.1/4" 3.1/2" 1/2" 375,3
16430 1.3/8-1.1/2" 43 9" 7.1/8" 6,1/2" 3.1/2" 1/2" 540,0
16450 1.5/8" 45 11.1/4" 8.1/8" 8" 4" 1/2" 731,3
16480 1.3/4" 48 12.3/16" 8.1/2" 9" 4.1/2" 1/2" 810,0
16550 1.7/8-2" 55 15.1/8" 10.3/8" 12" 6" 1/2" 1170,0
16650 2.1/4" 65 17.1/8" 10.7/8" 14" 7" 1/2" 1935,0

Schwerlast-Kauschen HEG® mit eingeschweißtem Steg, feuerverzinkt

Eigenfertigung

Schwerlast Kauschen H E G
Schwerlast Kauschen H E G

Toleranz 5%
Oberfläche: roh, feuerverzinkt, lackiert in RAL nach Kundenwunsch

Art. Nr. passend für hochf. Schäkel Rillen-weite mm (F) i. Weite mm (D) i. Länge bis Steg mm (B) i. Länge gesamt mm ganze Länge mm (A) ganze Breite mm (C) äußere Breite mm (H) Rücken-stärke mm (G) Gewicht per 100 St. kg
15717 17 to 35 80 100 160 220 150,0 55 10 320
15725 25 to 40 90 120 180 245 160 65 12 510
15735 35 to 50 110 125 220 290 200 80 16 920
15755 55 to 62 140 160 280 360 250 100 20 1740
15785 85 to 72 160 175 320 390 265 115 20 1940
15812 120 to 85 190 245 380 470 300 125 20 2900
15815 150 to 100 200 290 400 540 370 150 25 3900
15820 200 to 115 210 300 420 570 380 165 25 5200

Maße und Gewichtangaben annähernd, Änderungen vorbehalten

+49 (0) 23 72 - 8 00 34
info@remove-this.friedrich-hoeppe.de
